Grand Magic Guard USB (Color QUAD processor +Digital MPEG4 Recording) Grand Magic Guard USB เป้น quad processor หรือ กล่องแบ่งหน้าจอ 4 ภาพ สำหรับงาน surveillance ในการเฝ้ามองดูเหตุการณ์ต่างๆ โดยต่อเข้ากับกล้องได้ 4 ตัว ภายในกล่อง ถูกออกแบบโดยใช้ pure hardware ทำงานได้ด้วยตัวเอง ( stand alone) และสั่งงาน ได้ด้วย Remote control ในขณะเดียวกัน Grand Magic Guard ยังมี USB Port สำหรับต่อเข้ากับ เครื่องคอมพิวเตอร์ สำหรับบันทึกภาพเหตุการณ์ต่างๆ ที่เกิดขึ้น ลงใน harddisk ของเครื่องคอมพิวเตอร์ ในรูปแบบของไฟล์ MPEG4 หรือ ถ้าทำงานแบบ stand alone ก็บันทึกสัญญานภาพ ได้โดยไปต่อเข้ากับเครื่องบันทึกเทปแบบเก่า ให้สัญญาน o/p 2 แบบ คือ TV OUT & VGA OUT และมีฟังค์ชั่น Picture in picture ( ภาพซ้อนภาพ) , OSD ( การแสดงสถานะการทำงาน), Auto Save ( จดจำการสั่งค่าต่างๆ), Sensitivity( ตั้งความไว ในการตรวจจับสัญญาน), Zoom (ขยายภาพ), EVENT LIST( รายการเหตุการณ์ต่างๆ ที่เกิดขึ้น ), Freeze (หยุดภาพ ชั่วคราว), Date, Time , Auto Sequential (หน้าจอ หมุนภาพไปเรื่อยๆ 1-4 กล้อง), Decoder Setup, Channel Re-Name ( การเปลี่ยนชื่อกล้อง ต่างๆ), Key Lock function.

• เป็นอุปกรณ์ Plug & Play USB 2.0 สามารถใช้งานได้กับ WINME/2000/XP.
• ในชุด มีโปรแกรม Digital Mguard software ( เป็นโปรแกรม Video database mpeg4 และใช้ codec ของ Divx 5.0.2 MPEG4
• บันทึกภาพเหตุการณ์ต่างๆ แบบ Real Time ในรูปแบบของไฟล์ avi mpeg4
• สามารถแสดงภาพเหตการณ์ และ ทำการบันทึกภาพ เหตุการณ์ไปพร้อมๆกัน ในแต่ละกล้อง
• ใช้งานได้ทั้งระบบ PAL และ ระบบ NTSC
• มีฟังค์ชั่น ในการปรับแต่งคุณภาพของภาพวีดีโอ เช่น Brightness, Contrast, Hue, Saturation และยังปรับแต่ง เกียวกับ คุณภาพของภาพ , การตั้งค่า เตือนภัย ( ALARM) หรือ การตั้งค่า motion detection ( การตรวจจับความเคลื่อนไหว ต่าง ๆ)
• Motion Detection ( การตรวจจับความเคลื่อนไหว) : สามารถตรวจับการเคลื่อนไหว และบันทึกภาพลง Harddisk ตามเงื่อนไข ที่ได้ตั้งไว้
• สามารถเปลี่ยนแปลงขนาดของ จอภาพ ที่จะดู และสามารถ zoom ภาพได้
• อนุญาติให้ผู้ใช้ ในการกำหนด สภาวะแวดล้อม เกี่ยวกับพื้นที่ ที่จะเฝ้ามอง โดยการปรับค่า Mask area และ sensitivity หรือ ความไว ในการตรวจจับภาพ
• เก็บบันทึกภาพ เหตุการณ์ต่างๆ ในรูปแบบของไฟล์ mpeg4 พร้อมทั้งมีระบบในการจัดการ ฐานข้อมูล สามารถลบทิ้ง สำรองข้อมูล หรือดูภาพ หรือ การทำ recycle ในกรณีที่ harddisk ไม่พอ ในการเก็บภาพ ไฟล์เก่าๆ จะถูกลบทิ้ง โดยอัตโนมัติ เพื่อทำการบันทึกภาพใหม่เข้าไป
• Mpeg4 codec feature:
  บันทึกภาพเป็น DivX avi mpeg4 ตามเงื่อนไขของเวลา ในระบบ เพื่อการค้นหา ในอนาคต
  บันทึกภาพ แบบ Real Time จากกล้องทั้ง 4 ตัว ลงใน Harddisk
  การบีบอัดข้อมูลทุกกล้องในช่องสัญญานเดียว : 5-6 Gbytes /24 ชั่วโมง ( บันทึกภาพ ทุกเฟรม )
  การบีบอัดข้อมูลทุกกล้อง ในช่องสัญญานเดียว สำหรับ เงื่อนไข motion detection และ เงื่อนไขเวลา : 0.5G - 3 Gbyte ต่อ 24 ชั่วโมง
• ความละเอียดของภาพ ในการเก็บ : NTSC 320*240,PAL 360*288
• อัตรา Frame rate ในการบันทึกภาพของทุกกล้อง :
  Pentium4 1G:6~8 fps & Pentium4 2G:8~12 fps & Pentium4 2.8G:12~14 fps.
• อัตรา Frame rate ในการดูภาพกลับ ( Preview) ของทุกกล้อง :
  Pentium4 1G:15~20 fps.& Pentium4 2G:20~25 fps. & Pentium4 2.8G:25~30 fps.
• ใช้งานได้กับ ระบบปฎิบัติการ WINME/2000/XP.
• ขนาดของ Harddisk ในการเก็บภาพ : ประมาณ 80 GB ต่อ หนึ่งอาทิตย์ ( การบันทึกภาพ ทุกกล้อง )
• หน่วยความจำ : ต้องใช้อย่างน้อย 128 MB

• สามารถ switch เพื่อเลือกระบบ ระหว่าง NTSC และ PAL ได้
• มีสัญญาน out put คือ 2 tv out ( composite ) สำหรับ ออกจอทีวี และบันทึกภาพลง Video tape หรือจะบันทึกภาพ ไปเข้าคอมพิวเตอร์ โดยผ่าน USB 2.0 โดยใช้ซอฟแวร์ Digital Mguard ที่แถมมากับ Grand Magic Guard USB 2.0
• มี GPIO ให้ต่ออุปกรณ์ เซ็นเซอร์ภายนอก คือ 4 อินพุท และ 1 เอาท์พุท ซึ่ง สัญญานเอาท์พุท อาจจะไปต่อกับกระดิ่ง หรือ เปิดไฟ ส่วนอินพุท อาจจะไปต่อกับอุปกรณ์ตรวจจับต่างๆ เช่น อินฟราเรด เป็นต้น
• สามารถประยุกต์ใช้งาน ไปต่อกับ TV Monitor security ได้
• ปุ่ม วีดีโอ 1-4 สามารถใช้ดูภาพ ในแต่ละกล้อง ทีละกล้อง หรือ จะดูกล้องหลัก 1 กล้อง และดูกล้องอื่นๆ โดยใช้ฟังค์ชั่น picture in picture เพื่อที่จะได้เห็น 2 กล้อง โดยกล้อง หนึ่งเป็นภาพใหญ่ ในขณะเดียวกัน อีกกล้อง ก็อาจจะดูเป็นจอเล็กๆ ได้
• แสดงภาพแบบ Real Time สำหรับแต่ละกล้อง และแสดงผลได้พร้อมกัน ทั้ง 4 กล้อง
• มีฟังค์ชั่นในการทำภาพ กระจกสะท้อน ( เพราะว่า ภาพที่ดูผ่านกระจก จะกลับซ้ายไปขวา) เมื่อใช้ฟังค์ชั่นนี้ จะทำให้ภาพ เหมือนจริง
• สามารถแสดง วันที่ เวลา และ ชื่อของกล้อง หรือ สถานที่ติดตั้ง บนจอได้
• การแสดงวันที่ และเวลา สามารถที่จะเลือกว่า จะโชว์ หรือไม่โชว์ก็ได้



• Title สามารถเลือกที่จะให้แสดง หรือไม่แสดง ก็ได้


• สามารถใช้งานฟังค์ชั่น PIP ( Picture in picture) หรือ การแสดงภาพ ย่อย ในภาพใหญ่ และ หน้าต่าง picture in picture สามารถเคลื่อนย้าย ไปตรงไหน ก็ได้ และสามารถเปลี่ยนขนาดของภาพได้




• สามารถปรับแต่งภาพได้ เช่น BRIGHTNESS , CONTRAST, SATURATION, HUE โดยสามารถปรับแต่งแยกได้ อิสระในแต่ละกล้อง.

• มีฟังค์ชั่น Sensitivity : Motion Detection( การตรวจจับความเคลื่อนไหว ) & Video lose detection ( การตรวจจับสัญญานวีดีโอ ที่หายไป เช่น สายขาด หรือ มีการตัดสัญญาน หรือ กล้องเสีย )

• มีฟังค์ชั่น EVENT LIST( list แสดงเหตุการณ์ต่างๆ ที่เกิดขึ้น ). : ทำได้สูงสุด 20 เหตุการณ์ ( เพื่อที่จะดูเหตุการณ์ต่างๆ ที่ตรงตามเงื่อนไขที่ตั้งไว้ และระบบได้มีการบันทึก ไว้ เมื่อเร็วๆ นี้ )




• มีฟังค์ชั่น ในการ ZOOM ภาพ : สามารถกำหนด พื้นที่ในการซูมภาพ ดังตัวอย่าง ในรูปด้านล่าง


• มีฟังค์ชั่น กระจก ( MIRROR) เพื่อจะทำการกลับภาพ จากซ้าย เป้นขวา เพื่อทำให้ภาพ สมจริง



• มีฟังค์ชั่น Freeze ภาพ หรือ การหยุดภาพ
• มีฟังค์ชั่น Auto Sequential หรือ การสั่งให้ภาพ แสดงทีละกล้อง หมุนวนไปเรื่อยๆ ทั้ง 4 กล้อง
• มีฟังค์ชั่น AUTO SAVE สำหรับ การจดจำค่าต่างๆ
  TITLE
  DATE & TIME
  DECODER SETUP ( for individual camera )---> Brightness, Contrast, Saturation, Hue
  SENSITIVITY
  EVENT LIST
  AUTO SEQUENCE
  OTHER ---> Buzzer : Loss OFF~99 sec ( video loss alarm ), Motion OFF~99 sec ( motion detected alarm ), Alarm OFF~99 sec ( GPIO port active alarm ) , Mirror , Border : OFF / White / Black

• มีฟังค์ชั่น KEY LOCK : เมื่อมีการใช้ฟังค์ชั่น key lock หรือ สั่งให้ทำงาน การกดคีย์อื่นๆ จะไม่มีผลในการทำงาน เพื่อป้องกัน การกดคีย์โดยไม่ได้ตั้งใจ





• Remote Control มีฟังค์ชั่น ในการสั่งงาน ได้ดังนี้ คือ : QUAD, PIP, MENU/ENTER, FREEEZE / SEQUENCE, ZOOM, Channel select ( VIDEO1 ~ VIDEO4 )

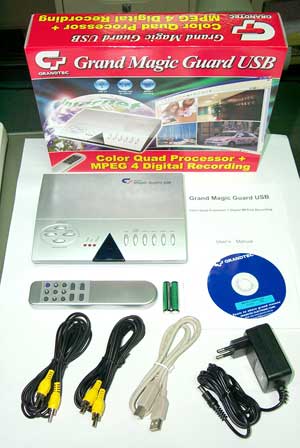

มีอะไร บ้างในชุดของ Grand Magic Guard USB

คลิ๊กที่รูป เพื่อดูรายละเอียด ในกล่อง

Hardware Connection and Application
